溶劑回收機XKW-S100R網板顯影脫模機是一款智能化、綜合型清洗機器,廣泛用于TP、PCB、FPC按鍵、布料印花、運動鞋印刷等精密印刷行業??捎糜诰W(wǎng)板顯影、網板脫模、水性油墨網板清洗等生產環節。
XKW-S100R采用上下噴桿移動噴淋的清洗方式,采用PLC+人機界面控制方式,觸摸屏顯示和操作;可根據生產需要設置,調用和存儲顯影程序,脫膜程序,水性油墨清洗程序,操作簡單,方便。
清洗原理:將網板放入機器固定,噴桿上下移動,前后交錯分布噴嘴噴射自來水,將網板表面曝光后的殘余的感光膠沖除去/浸泡后的網板膜脫去水性油墨清洗干凈,再利用壓縮空氣吹去網板表面多余水滴。
XKW-S100R機器特點:
1設備整機采用T=2.0MM的SUS304不銹鋼制作,耐酸堿、抗腐蝕,堅固耐用。
2設備采用前后雙噴桿高精密噴淋顯影系統,網版前后同時噴淋作業。
3噴桿由鏈條帶動由步進電機驅動,軟,硬件雙限位,確保運行安全。
4采用PLC+人機畫面控制方式和獨特的操作系統。
5 系統參數程序設置,可調節顯影噴淋壓力,噴桿速度,時間等參數,程序可保存和調用。
6可根據清洗,顯影,脫膜等作業要求設定清洗程序,顯影程序,脫膜程序。
7 可根據網板尺寸,設置噴桿移動范圍,節約用水,提高清洗效率。
8 正面開門方式,正面有觀察窗,方便隨時了解作業狀況。
9精密噴嘴,前后交錯式分布,保證網板各處噴射壓力均等。
10 清洗/顯影/脫膜后水自動排放,2層過濾網;清洗液箱1層過濾網,清潔方便。
11高品質南方立式泵,工作穩定。
12 三菱PLC,觸摸屏,變頻器,模塊,施耐德,佳樂,歐姆龍電器部件。
13門感應和程序互鎖設計,保障作業和人員安全。
14適用網版尺寸,可達1000x1000mm。
15配備液位保護裝置,保護電泵;儲液箱采用高低液位控制方式,液箱液位下降到最低位時,
16自動打開加液閥,自動補水,當液位達到最高液位時,自動關閉加液閥,防止液體加入過多,溢出儲液箱。
17中文操作界面,一鍵式操作,易學易會。

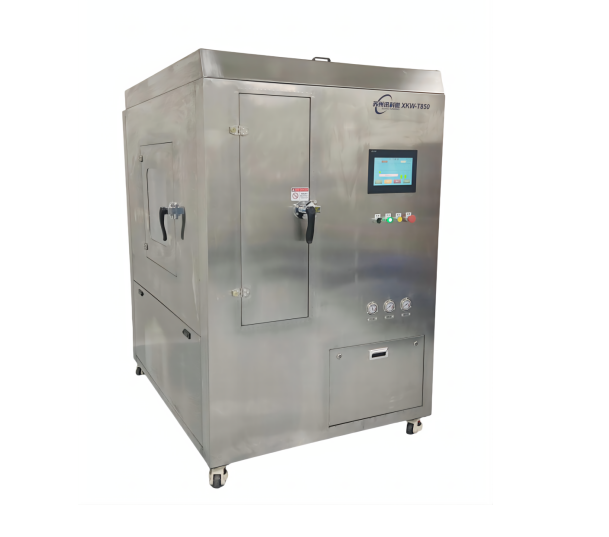

設備圖片
